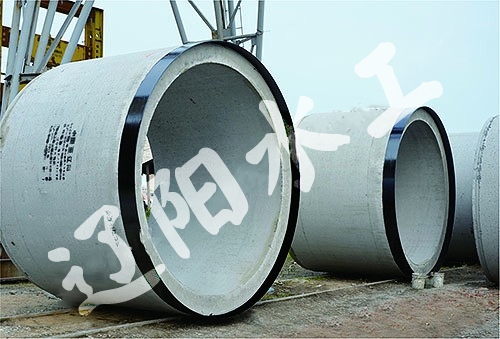

頂進施工法用鋼筋混凝土排水管（DRCP）
執(zhí)行標準：GB/T 11836-2009 (JC/T640-2010)。
適用范圍：
本產品適用于頂進施工法排水管道用鋼筋混凝土管及頂進施工法保護套管用鋼筋混凝土管。
產品分類：
管子按外壓荷載強度分為Ⅰ級管，Ⅱ級管和Ⅲ級管。按連接方式分為柔性接頭管和剛性接頭管。柔性接頭管按接頭型式分為鋼承口管、企口管、雙插口管和鋼承插口管。剛性接頭管接頭形式為企口管。
頂進施工法用鋼筋混凝土排水管、內襯PVC管，外壓荷載和內水壓力檢驗指標
| 管子規(guī)格 內徑×壁厚×有效長度 | I級管 | Ⅱ級管 | Ⅲ級管 | ||||||
| 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | |
| KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | |
| ￠600×60×2400 | 25 | 38 | 0.06 | 40 | 60 | 0.10 | 53 | 80 | 0.10 |
| ￠700×70×2400 | 28 | 42 | 47 | 71 | 62 | 93 | |||
| ￠800×80×2400 | 33 | 50 | 54 | 81 | 71 | 107 | |||
| ￠900×90×2400 | 37 | 56 | 61 | 92 | 80 | 120 | |||
| ￠1000×100×2000 | 40 | 60 | 69 | 100 | 89 | 134 | |||
| ￠1100×110×2400 | 44 | 66 | 74 | 110 | 98 | 147 | |||
| ￠1200×120×2400 | 48 | 72 | 81 | 120 | 107 | 161 | |||
| ￠1350×135×2400 | 55 | 83 | 90 | 135 | 122 | 183 | |||
| ￠1400×140×2400 | 57 | 86 | 93 | 140 | 126 | 189 | |||
| ￠1500×150×2000 | 60 | 90 | 99 | 150 | 135 | 203 | |||
| ￠1600×160×2400 | 64 | 96 | 106 | 159 | 144 | 216 | |||
| ￠1650×165×2400 | 66 | 99 | 110 | 170 | 148 | 222 | |||
| ￠1800×180×2000 | 72 | 110 | 120 | 180 | 162 | 243 | |||
| ￠1800×180×2500 | 72 | 110 | 120 | 180 | 162 | 243 | |||
| ￠2000×200×2000 | 80 | 120 | 134 | 200 | 181 | 272 | |||
| ￠2000×200×2500 | 80 | 120 | 134 | 200 | 181 | 272 | |||
| ￠2200×220×2500 | 84 | 130 | 145 | 220 | 199 | 299 | |||
| ￠2400×230×2500 | 90 | 140 | 152 | 230 | 217 | 326 | |||
| ￠2600×235×2500 | 104 | 156 | 172 | 260 | 235 | 353 | |||
| ￠2800×255×2500 | 112 | 168 | 185 | 280 | 254 | 381 | |||
| ￠3000×275×2500 | 120 | 180 | 198 | 300 | 273 | 410 | |||
| ￠3200×290×2500 | 128 | 192 | 211 | 317 | 292 | 438 | |||
| ￠3500×320×2500 | 140 | 210 | 231 | 347 | 321 | 482 | |||
